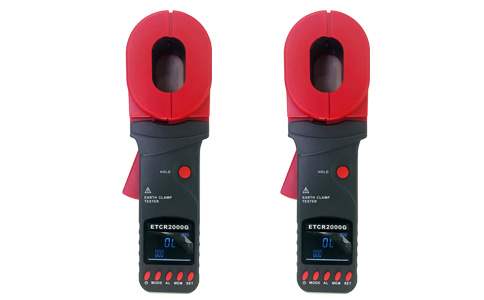

鉗形接地電阻測試儀是一種便攜式儀表，專用于測量電氣接地系統電阻值。該儀器采用電磁感應和全電路歐姆定律作為其工作原理，通過非接觸方式對接地回路的電阻值進行測量。該測試儀具有獨特的特點，即在不需要斷開接地回路的情況下進行測量。它通過內部集成的電壓線圈和電流線圈產生特定頻率的激勵信號，并分析鉗口夾住回路時感應的電壓和電流，從而計算得出接地電阻值。

　　1、工作機制概述：鉗形接地電阻測試儀利用電磁感應原理進行非破壞性測量。當將其鉗口環繞在接地導線上時，電壓線圈會生成一個交變磁場，該磁場會在接地回路中感應出一個電勢E，并產生電流I。這個電流將沿著接地系統流動，同時電流線圈用于檢測感應電流的大小。

　　2、回路電阻測量原理：鉗形接地電阻測試儀內部集成了測量電路，可根據電壓線圈產生的電勢E和電流線圈檢測到的電流I，運用歐姆定律（R = E / I）計算出回路的電阻。對于接地電阻測試而言，由于接地系統通常包含多個并聯支路，測試儀能夠自動處理這一復雜情況，并求得總的接地電阻Rx。

　　3、抗干擾與精確測量：在實際應用中，鉗形接地電阻測試儀還采用一些特殊技術手段來克服環境干擾和接地系統自身分布電容的影響。例如，通過選擇特定頻率的激勵信號來減少其他雜散電流的影響，并利用數字信號處理技術提取有用的測量數據，從而提高測量精度。

　　4、多點接地系統的適應性：針對分布式多點接地系統，鉗形接地電阻測試儀能在不拆卸接地連線的情況下，測量整個接地系統的等效電阻。即使在接地系統中存在多個并聯接地體，測試儀也能通過測量整體回路的阻抗，近似估算主接地體的電阻。

　　5、操作流程與注意事項：實際操作中，使用者只需將鉗形接地電阻測試儀的開口部分圍繞待測接地導線閉合，然后按照儀器界面提示操作，即可快速獲取接地電阻值。需要注意的是，在測試過程中應確保環境的電磁兼容性，避開強電磁干擾源，并遵守安全操作規程，以確保測量結果的準確性和操作者的安全。

　　鉗形接地電阻測試儀通過其獨特的設計和工作原理，實現了在不需要斷開接地回路的情況下快速、準確地測量接地電阻的功能，極大地方便了電氣設備和系統的接地性能檢測與維護工作。
